GXYZ型B系列高(低)压稀油站

一、使用条件

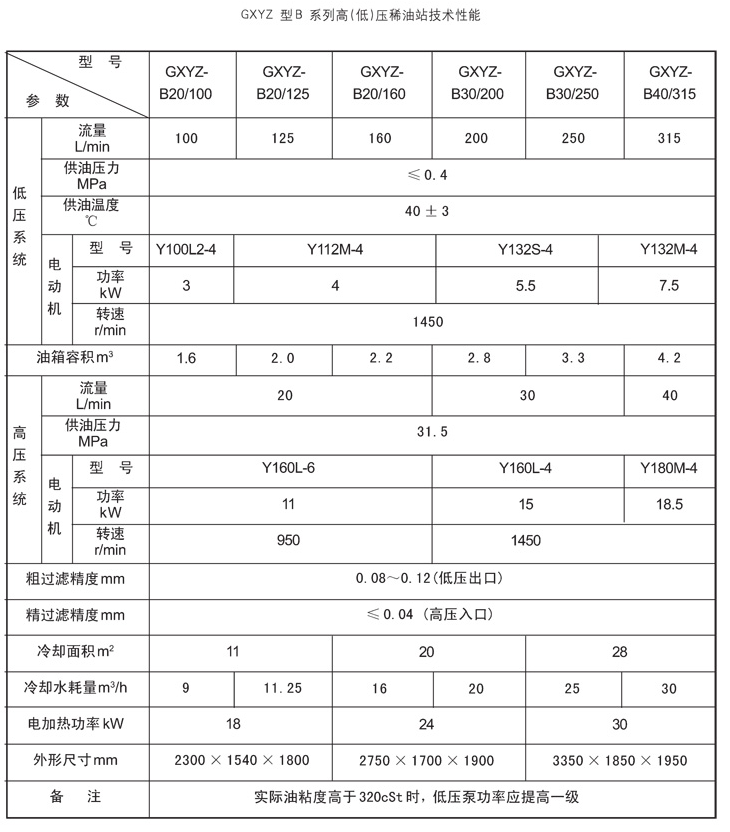

与GXYZ型A系列基本一致，但工作介质粘度范围为N22～N460(相当ISO VG22～460)；另外B 系列的除高压和低压的供油压力不变分别为31.5MPa和0.4MPa外，电动干油泵其高压和低压的流量均有较大增加，详见下面技术性能表(规格 大的高压流量为40L/min，低压流量为315L/min)。
本装置由油站、仪表盘、电控柜(可用PLC 控制)成套组成。
本产品的性能参数及尺寸应符合表和图中的规定。

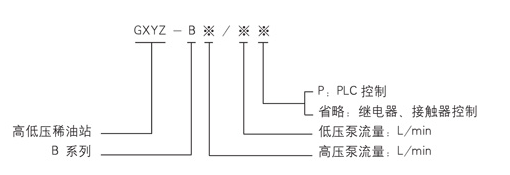

二、型号标注方法

如采用B 系列，高压流量为20L/min；高压压力为31.5MPa，低压供油压力为0.4MPa；而低压供油量为100L/min的高(低)压稀油站，采用继电器、接触器控制的则按如下方法标注：GXYZ-B20/100

三、结构特点

　　本油站为整体式，由油箱、两台低压油泵、一台高压油泵、二台双筒网片式过滤器、回油磁网过滤装置、列管式油冷却器、 控制阀门、管道以及电接点压力表、铂热电阻等组成。
　　工作原理基本上也和A系列相同；但B系列的低压油经过过滤和冷却后外供时，一部分低压油通过旁路再经过一个双筒过滤器后才进入高压泵的吸油口，以升高高压油的清洁度等级；但应注意当低压供油实际压力较小时(例如小于0.2MPa时)，由于后一过滤器同样也有压差损失(也随时间逐步增大)，为保障高压油泵顺利吸入，吸入口应一直保障正压(当后过滤器切换前压差达 大时也需要餍足这一要求)；除　　流量和A系列有很大不同外， 主要特点(结构特征)为高压泵吸口前有另一台过滤器。
　　其他工作原理和操作控制可参见A系列所述。

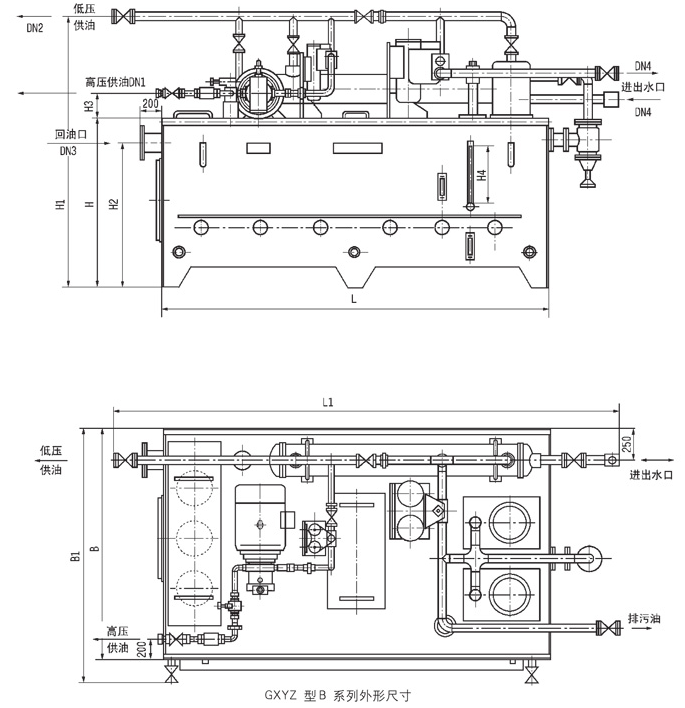

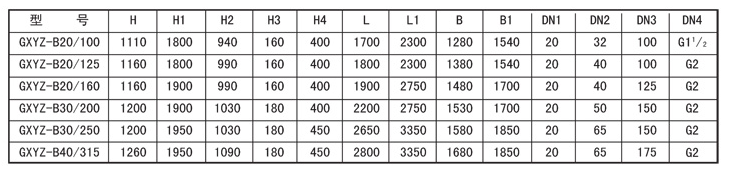

四、外形尺寸

五、原理图

六、仪表盘

仿A系列(图2-1-4)，二个过滤器的差压发讯器尽量就地装于过滤器上。

七、电控柜

按A系列电控柜。(图2-1-3)
