XYHZ型稀油润滑装置(0.5MPa)

一、应用范围及结构特点

XYHZ系列稀油润滑装置，适用于冶炼、轧制、矿山、电力、石化、电动干油泵建材等机械设备的稀油循环润滑系统中；其工作介质粘度等级为N22～460的工业润滑油。
Q≤800L/min的装置为整体式结构，在制造厂内组装试验合格后出厂；Q＞800L/min的装置为分体式结构，在制造厂内组装试验后解体散件出厂，再到用户现场进行二次组装。Q≥1000L/min的装置，具体结构依据用户要求设计。

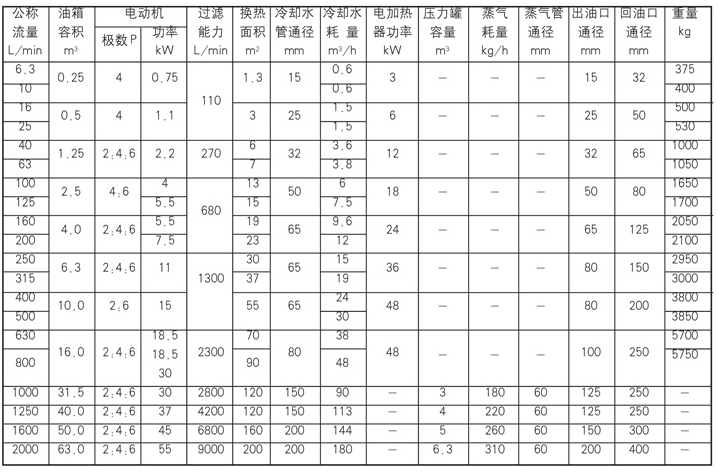

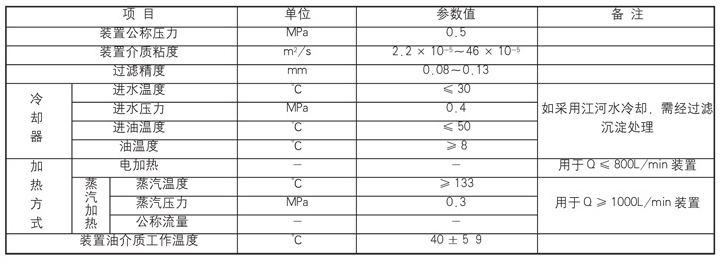

二、技术参数

注：表中过滤能力是在过滤精度0.08mm,介质粘度46×10.5m2/s。滤油压差△P=0.02MPa条件下的理论值。

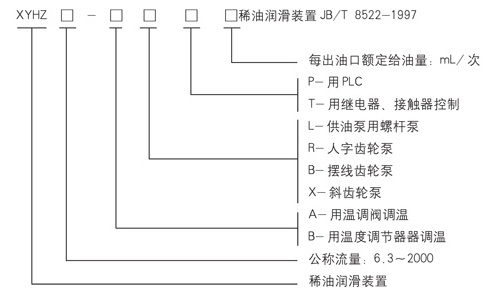

六、标记方法

七、装置标记示例
a）装置，公称流量6.3L/min,用温度调节器调温，供油泵用摆线齿轮泵，电动干油泵用继电器、接触器控制，不带压力罐装置的标记为：
XYHZ6.3-BBT稀油润滑装置JB/T8522-1997
b)装置，公称流量315L/min，用温度调节器调温，供油泵用人字齿轮油泵，用继电器、接触器控制，不带压力罐装置的标记为：
XYHZ315-BRT稀油润滑装置JB/T8522-1997
c)装置，公称流量500L/min,用温度调节器调温，供油泵用斜齿轮油泵，用继电器、接触器控制，不带压力罐装置的标记为：
XYHZ500-BXT稀油润滑装置JB/T8522-1997
d)装置，公称流量1000L/min,用调温阀调温，供油泵用螺杆泵，用PLC控制，带有压力罐装置的标记为：
XYHZ1000-ALPP稀油润滑装置JB/T8522-1997
