Y型系列过滤器(4~10MPa)

一、使用条件

　　Y型系列过滤器是石油、化工等输送管线上必不可少的设备，手动润滑泵具有结构紧凑，使用方便，过滤能力大，压力损失小，安全靠谱，价格低廉等优点。本产品规格齐全，适用性强，若将它安装在泵的入口或系统管线的有关部位，可升高泵及设备的使用寿命，又能保障整个系统安全稳定的运行。
　　过滤器是从流体中分离固体颗粒的过程，通常在压差推动下，迫使流、固相混合物通过过滤介质使固体颗粒截留于介质上，达到使流体和固体互相分离的功能。

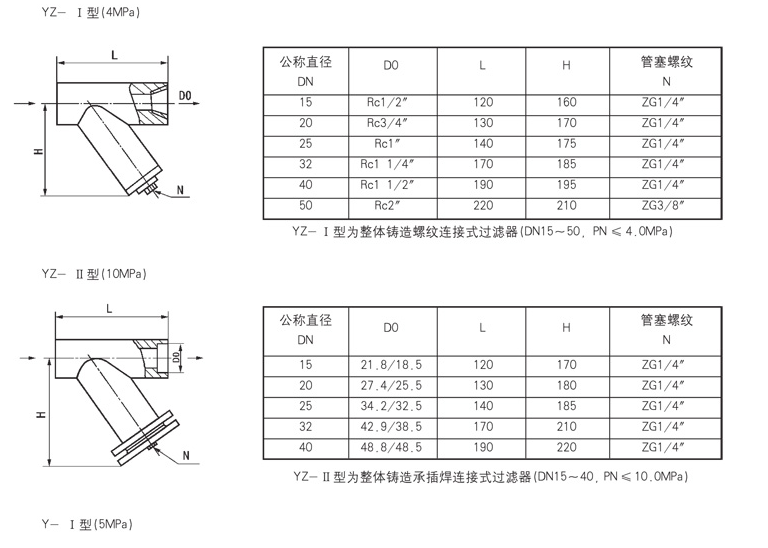

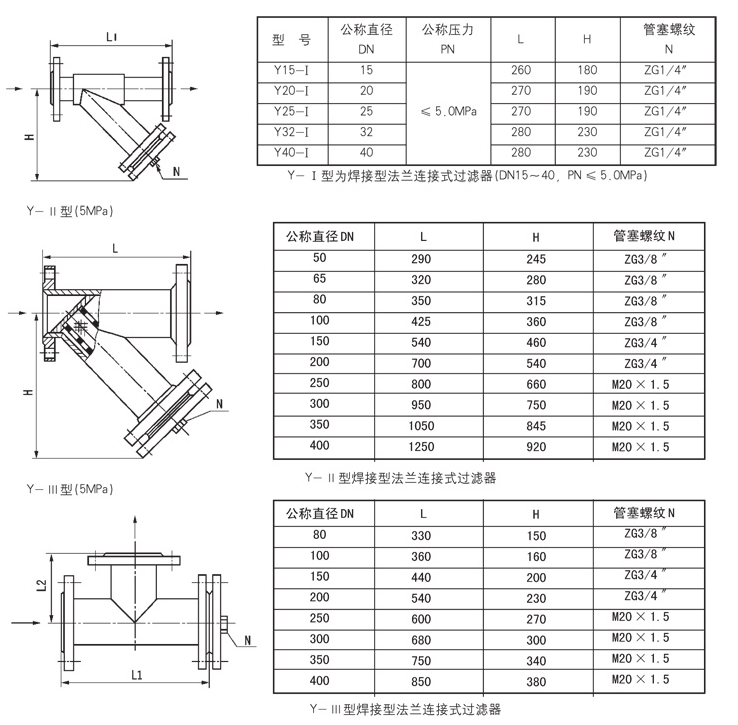

二、技术参数及外形尺寸

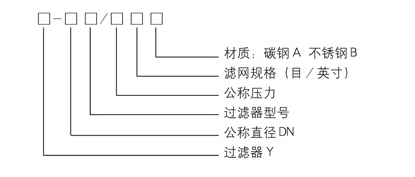

三、型号标注说明

四、工作原理

　　Y-Ⅰ型、Y-Ⅱ型，它们是由主管和支管按 角度焊接而成，当液体进入置有相应规格滤网的滤筒后，其微小杂质滤至支管底部，而滤液则由过滤器出口排出。
　　Y-Ⅲ型它安装在管线转弯处，当流体进入滤筒后，滤液能转过90°从出口排出。清洗时，旋开支管底部的旋塞或拆卸开板即可。

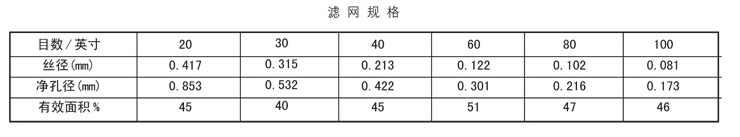

五、滤网规格及各部分材质
