DF型电磁换向阀(20MPa)

一、使用条件

        用于电动终端式集中润滑系统，由电控柜接受P V-2E型压力操纵阀发出的信号，控制本阀实现两条供油主管的交替供油和开放。

        采用圆柱体的滑阀结构，使阀口开闭严密，长时间保持高压不泄漏。采用强力电磁铁和弹簧缓冲，使得换向可靠。

三、使用说明

        使用润滑脂的锥入度为310～385 (NLGI 0# ~ 1# )

        贮油器内的压力（回油口压力）在3MPa以下时可直

接使用。在3～10MPa时需采用外部泄油方式。

四、动作说明

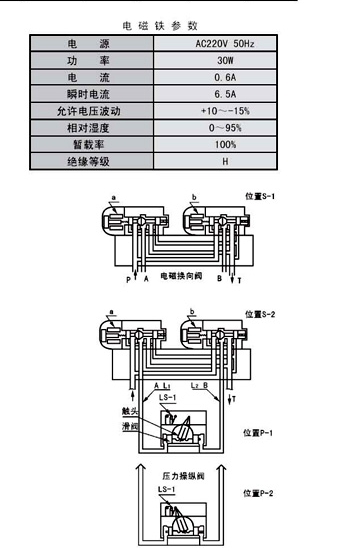

        位置S-1

        图示为给油结束状态，电磁阀的电磁铁a和b都断电去

磁，压力油入口关闭，润滑泵电动干油泵处于停止工作状态。在此状

态下两条供油主管都向贮油器开放。

        位置S-2

        泵启动的同时，电磁铁a通电得磁，泵输出的润滑脂

经A 口被送向供油主管L1，供油主管L2仍向贮油器开放。

        位置P-1

        供油主管末端安装压力操纵阀，当主管L1末端的压力

超过压力操纵阀的设定压力时，将其滑阀推向右侧。

        位置P-2

        滑阀移动右侧，将与其联动的触头拔到左侧、使行

程开关L S-1处于接通状态，向电控柜发出信号，使电磁

铁a 断电，泵停止工作，恢复到位置S-1。

        下次给油，电磁铁b通电，泵输出的润滑剂经B口被

送向供油主管L2，压力操纵阀动作使行程开关处于断开状

态。
